Parlando di protezione da fulmini

[BeanBird]

Non so se sia il topic più adatto, ma è il migliore che abbia trovato nel forum.

Vorrei parlare un po' dei dispositivi che si inseriscono per proteggere l'impianto dai fulmini.

Una volta erano piuttosto diffuse le prese multiple elettriche "a ciabatta" che avevano, oltre alle prese elettriche, anche due prese IN e OUT per telefono RJ11 e televisione coassiale (alcune spina-F). Queste prese dichiaravano una protezione totale contro i sovraccarichi, anche quelli da fulmine, su tutte le prese elettriche e non.
Io ne ho ancora qualcuna. Putroppo il punto debole di una ciabatta, lo sapete certo, è l'interruttore bipolare che puntualmente inizia a logorarsi, con il risultato che da un giorno all'altro non scatta più o sfiamma. Per cui ora, dopo anni, mi ritrovo con sei di queste ciabatte, quattro con l'interruttore già rotto e due dove sta per rompersi.
(Tre di queste sono APC-Schneider PMF83VT-IT, conisglio di evitare questo modello, è pieno di difetti).
Non sono in grado di riparare l'interruttore e non trovo nessuno che si offra di farlo, i riparatori sono sempre più rari.
Quello che è peggio è che questo tipo di presa multipla sembra essere scomparso dal mercato. Si trovano solo prese con protezione e porte USB e non si capisce se siano protette solo sulle USB o anche sulle AC.

Per cui, tralasciando il telefono, per la TV sto pensando ad un dispositivo di protezione separato. Ma ne trovo solo per il satellitare, per il terrestre niente. Un esempio è questo:

https://www.ebay.it/itm/125268623692?_trkparms=amclksrc%3DITM%26aid%3D1110025%26algo%3DHOMESPLICE.COMPOSITELISTINGS%26ao%3D1%26asc%3D20220405142716%26meid%3Dc3042800c9df47ec9ac989c49ed30d01%26pid%3D101506%26rk%3D12%26rkt%3D25%26sd%3D386307981334%26itm%3D125268623692%26pmt%3D1%26noa%3D0%26pg%3D3458402%26algv%3DAlgoIndex5SimRanker&_trksid=p3458402.c101506.m1851&amdata=cksum%3A125268623692c3042800c9df47ec9ac989c49ed30d01%7Cenc%3AAQAIAAAA8GoJD7Htoqgzdqq5KXqsWyyDRmttTEPRKiFzV9oSdPOlJ0pskvxtqGttReAreJlcjV87uGYN7BzwaYzafsoz6%252FaK4zDU3s9U%252BzL%252BVkpFmo7q207VbNj8cTH7aA44MVTYNL%252FNBwAgAI9gNN9B7Lm7F105MuvoicE35empBE2FafpOFi1x4%252FiLPJCZd0Q521iZUPGEz%252BRmr35EVG%252FMrMPrTRGVDDhi3OSfGOdyMNRlF18KzYjpphM8HzKuOCcqX0P0PSIlDbgMKfrMiE5g72kMOgq%252BPMSXtMatD8Uge41O91ZC8Qz4owZ%252FXacKoLc%252BmGqmDA%253D%253D%7Campid%3APL_CLK%7Cclp%3A3458402

Sto pensando: con due adattatori da coassiale e spina-F e viceversa, questo aggaggio può essere usato anche per il DTT?
Secondo voi, il segnale in UHF/VHF passa o viene tagliato o attenuato?
E sarà veramente efficace contro i fulmini?



[VIANELLO_85]

Se il fulmine scarica tutta la potenza nel tuo impianto la vedo dura che un apparecchietto del genere, di quattro euro, riesca a mitigare tutta la forza del fulmine sinceramente.



[egis]

Non so se sia il topic più adatto, ma è il migliore che abbia trovato nel forum.

Vorrei parlare un po' dei dispositivi che si inseriscono per proteggere l'impianto dai fulmini.

Una volta erano piuttosto diffuse le prese multiple elettriche "a ciabatta" che avevano, oltre alle prese elettriche, anche due prese IN e OUT per telefono RJ11 e televisione coassiale (alcune spina-F). Queste prese dichiaravano una protezione totale contro i sovraccarichi, anche quelli da fulmine, su tutte le prese elettriche e non.
Io ne ho ancora qualcuna. Putroppo il punto debole di una ciabatta, lo sapete certo, è l'interruttore bipolare che puntualmente inizia a logorarsi, con il risultato che da un giorno all'altro non scatta più o sfiamma. Per cui ora, dopo anni, mi ritrovo con sei di queste ciabatte, quattro con l'interruttore già rotto e due dove sta per rompersi.
(Tre di queste sono APC-Schneider PMF83VT-IT, conisglio di evitare questo modello, è pieno di difetti).
Non sono in grado di riparare l'interruttore e non trovo nessuno che si offra di farlo, i riparatori sono sempre più rari.
Quello che è peggio è che questo tipo di presa multipla sembra essere scomparso dal mercato. Si trovano solo prese con protezione e porte USB e non si capisce se siano protette solo sulle USB o anche sulle AC.

Per cui, tralasciando il telefono, per la TV sto pensando ad un dispositivo di protezione separato. Ma ne trovo solo per il satellitare, per il terrestre niente. Un esempio è questo:

https://www.ebay.it/itm/125268623692?_trkparms=amclksrc%3DITM%26aid%3D1110025%26algo%3DHOMESPLICE.COMPOSITELISTINGS%26ao%3D1%26asc%3D20220405142716%26meid%3Dc3042800c9df47ec9ac989c49ed30d01%26pid%3D101506%26rk%3D12%26rkt%3D25%26sd%3D386307981334%26itm%3D125268623692%26pmt%3D1%26noa%3D0%26pg%3D3458402%26algv%3DAlgoIndex5SimRanker&_trksid=p3458402.c101506.m1851&amdata=cksum%3A125268623692c3042800c9df47ec9ac989c49ed30d01%7Cenc%3AAQAIAAAA8GoJD7Htoqgzdqq5KXqsWyyDRmttTEPRKiFzV9oSdPOlJ0pskvxtqGttReAreJlcjV87uGYN7BzwaYzafsoz6%252FaK4zDU3s9U%252BzL%252BVkpFmo7q207VbNj8cTH7aA44MVTYNL%252FNBwAgAI9gNN9B7Lm7F105MuvoicE35empBE2FafpOFi1x4%252FiLPJCZd0Q521iZUPGEz%252BRmr35EVG%252FMrMPrTRGVDDhi3OSfGOdyMNRlF18KzYjpphM8HzKuOCcqX0P0PSIlDbgMKfrMiE5g72kMOgq%252BPMSXtMatD8Uge41O91ZC8Qz4owZ%252FXacKoLc%252BmGqmDA%253D%253D%7Campid%3APL_CLK%7Cclp%3A3458402

Sto pensando: con due adattatori da coassiale e spina-F e viceversa, questo aggaggio può essere usato anche per il DTT?
Secondo voi, il segnale in UHF/VHF passa o viene tagliato o attenuato?
E sarà veramente efficace contro i fulmini?

Quel protettore mi sembra che perda troppo e poi la calza va collegata a terra in quanto mi sembra che sia un protettore con del gas dentro che in caso di sopratensione interrompe il segnale che scarica sulla terra del coassiale se attaccata ...

questo va meglio

https://www.amazon.it/Poppstar-satellitare-Protezione-sovratensioni-satellitari/dp/B073Q2FYY4/



[venue2]

Non si scherza coi fulmini!!!

Se si parla di extratensioni indotte da IEM da una fulminazione indiretta, ma non di fulminazione diretta, ci sono molti dispositivi in commercio che vantano una protezione da fulmine ma che ovviamente è solamente nei casi di fulminazione indiretta.

Nella scelta di questi dispositivi ci si deve orientare su produttori specialisti nel settore che dichiarano la certificazione e le norme di riferimento per le prove.

Una eccellenza nazionale è la DEHN ITALIA SPA.

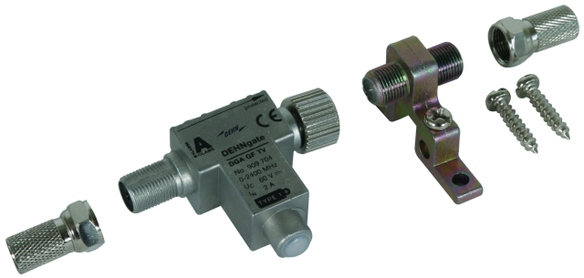

Dispositivo modulo singolo:

Art. 909704 DGA GF TV



che è uno SPD a spinterometro di Tipo 1+ con le sequenti specifiche:

https://www.dehn.it/store/f/35424474/Artikelnummer_PDF/909704.pdf

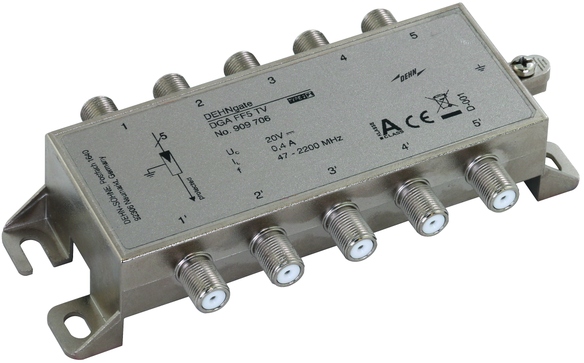

Dispositivo a 5 moduli:

Art. 909706 DGA FF5 TV



che è uno SDP a spinterometro+varistore di Tipo 2P1 con le seguenti specifiche:

https://www.dehn.it/store/f/35424501/Artikelnummer_PDF/909706.pdf



[BeanBird]

Grazie a tutti quelli che mi hanno risposto.
Da quanto ho capito, è infinitamente preferibile un apparecchio con collegamento a terra, ma è necessaria un'installazione a monte della presa fatta da un tecnico specializzato.
Abito in un condominio, cercherò di convincere l'amministratore ad installarne uno nel sottotetto per dividere la spesa.
In ogni caso, mi confermate che questi apparecchi non provocano cospicue perdite di segnali VHF/UHF?



[venue2]

Grazie a tutti quelli che mi hanno risposto.
Da quanto ho capito, è infinitamente preferibile un apparecchio con collegamento a terra, ma è necessaria un'installazione a monte della presa fatta da un tecnico specializzato.
Abito in un condominio, cercherò di convincere l'amministratore ad installarne uno nel sottotetto per dividere la spesa.
In ogni caso, mi confermate che questi apparecchi non provocano cospicue perdite di segnali VHF/UHF?

Mi spiace che tutto quello sinora scritto ti abbia portato ad una conclusione errata:

Tutti dispositivi in classe 2, ovvero quelli che non hanno il terminale di terra sulla spina, sono a terra "sollevata" e tali debbono rimanere.

Altra cosa invece è la protezione dai contatti diretti e indiretti che dalle extratensioni statiche prodotte ad esempio dal vento che lambisce le antenne.

Ci sono norme relative agli impianti di antenna e agli impianti LPS che l'installatore dovrebbe ben conoscere e applicare ove di propria competenza.

Qui cè un'articolo esplicativo e riassuntivo sulla problematica: https://www.sistemi-integrati.net/cei-100-7-la-protezione-dai-fulmini-id-0-ida-926-htm/


Questo schema è valido per un'edificio senza LPS e rischio di fulminazione inferiore oppure uguale al rischio tollerabile.



1 Rete elettrica (230 V)
2 Terminale di messa terra principale
3a, 3b Barre di collegamento equipotenziale
4, 4a, 4b e 4c Conduttori di messa a terra (= 2,5 mm2 Cu)
6 Elettrodo di messa a terra nelle fondamenta

Se solo il collegamento (4) fosse stato collegato al nodo di terra più vicino con una cordina di almeno 2.5mmq già sarebbe un inizio.
