Problema strano presa

[borgorosso33]

Premetto che ho segnale ottimale su tutte le prese della casa.
In una presa non riesco a ricevere il canale 26 (su altre prese segnale 100%).
Ho provato a cambiare vari modelli (diretta da 10-15 db, passante) ma il segnale non riesco ad averlo.
Collegando manualmente il cavo senza prese (proprio col filo spellato mettendo a contatto anima centrale e calza dei 2 cavi) il segnale c’è.
Cosa può essere?



[BillyClay]

senza analizzatore di spettro e misuratore di campo si fa solo gli indovini ma non si può lavorare a caso coi valori... Sicuramente avrai una distribuzione disadattatissima...



[gherardo]

Appunto, basta descriverla la distribuzione, o meglio ancora facendo un disegno; anche altri aspetti potrebbero influire sulla ricezione come https://www.digital-forum.it/showth...-ricezione-di-uno-o-piu-canali-come-segnalare



[borgorosso33]

Dall’uscita del centralino vado al partitore OFFEL 21-173.
Dalle uscite der del derivatore vado a 2 prese dirette Bticino (su queste prese nessun problema).
Dall’uscita out vado ad una presa passante Bticino, ad una successiva presa passante Bticino per poi terminare con la presa diretta Bticino.
Sulle 2 prese passanti ho segnale perfetto, il problema è sull’ultima presa diretta



[gherardo]

Serve sapere il modello o i db delle prese, un disegno non guasta, poi non trovo nessun partitore offel 21-173, correggi; parli di un partitore poi derivatore...fai un disegno di tutta la distribuzione; non hai detto nemmeno da dove ricevi https://otgtv.it/wp/liste/emilia-romagna/ se hai ottica, l'eventuale mixaggio, ecc, ecc... https://www.digital-forum.it/showth...-ricezione-di-uno-o-piu-canali-come-segnalare



[borgorosso33]

Scusate partitore OFFEL 27-173
Centralino Elar CM345U
Ricevo 3 dal venda-4 colle barbiano- 5 Calderaro
Canale analogico in ingresso uhf de centralino.
Prese passanti Bticino art. 5173P
Prese dirette Bticino art. 5173d
Sono a Lavezzola (Ravenna)



[gherardo]

Il http://www.offel.it/upload/prodotti/allegati/schede-tecniche/DataSheet_27-173_IT.pdf é un derivatore a una uscita da 16db...serve un disegno della distribuzione! Stai usando ingressi quarta, quinta, e sull'ingresso uhf cos'hai, l'uscita di un modualtore? Su che canale é settato? NON trovo il centralino https://www.google.com/search?client=firefox-b-d&q=Elar+CM345U



[borgorosso33]

Il centralino è questo con taglio quarta sul 41 e inizio quinta sul 42. Modello CM345U
http://www.elarelettronica.it/terrestre#&gid=1&pid=1
Su ingresso uhf ho un modulatore settato sul canale 52
Ho provato anche a scollegare il modulatore, ma su quella presa il problema rimane.
Non serve il disegno, mi sembra chiara la descrizione scritta in precedenza
Ho messo anche il cavo nuovo che va dalla ultima presa diretta alla precedente passante ma non si è risolto nulla



[gherardo]

Dici di andare dal derivatore a UNA uscita a DUE perse "terminali" b ticino, questa non la capisco... Ripeto sempre poi di chiamare le prese con i nomi giusti: passanti o dirette, nient'altro. A prescindere da tutto quanto evidenziato, l'unico errore che vedo é l'ultima presa: sbagliato usare una presa diretta in fondo ad una montante, serviva una passante da 14db uguale alle due precedenti inserendovi la resistenza di chiusura da 75 Ohm sull'uscita passante.



[borgorosso33]

Allora il derivatore ha:
1 ingresso in collegato all’uscita del centralino
1 uscita out collegata alla presa passante-presa passante- presa diretta
Ho provato al posto della presa diretta a mettere una passante da 10 e da 15 db con resistenza terminale ma il problema rimane lo stesso
2 uscite der collegate entrambe a 2 prese dirette



[gherardo]

Il derivatore ha UNA SOLA uscita derivata http://www.offel.it/upload/prodotti/allegati/schede-tecniche/DataSheet_27-173_IT.pdf ripeto: come hai fatto a collegarci DUE prese dirette?? Hai scritto : "Dalle uscite der del derivatore vado a 2 prese dirette Bticino (su queste prese nessun problema)."



[borgorosso33]

Ovviamente mi sono sbagliato col codice della OFFEL
Io ho il 27-182 quello con 2 uscite der
Scusate ma ero andato a memoria



[gherardo]

Vedi perché insistevo sul disegno non ti resta che provare il televisore sulle altre prese per capire da cosa puo dipendere.



[venue2]

Premetto che ho segnale ottimale su tutte le prese della casa.
In una presa non riesco a ricevere il canale 26 (su altre prese segnale 100%).
Ho provato a cambiare vari modelli (diretta da 10-15 db, passante) ma il segnale non riesco ad averlo.
Collegando manualmente il cavo senza prese (proprio col filo spellato mettendo a contatto anima centrale e calza dei 2 cavi) il segnale c’è.
Cosa può essere?

il tv non ha anche l'indicazione della qualità?

fai lo schemino che chiede Gherardo col modello dei componenti



[gherardo]

L'ha appena descritto, sempre che i modelli delle prese riportati corrispondano; quelli del resto dell'impianto fin'ora li ha sbagliati tutti!!

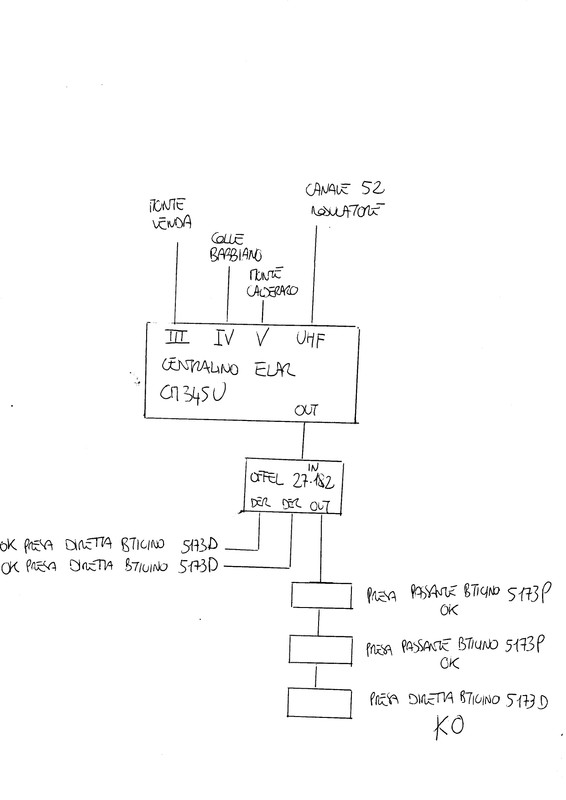

[borgorosso33]



[venue2]

come ti diceva Gherado, l'ultima Bticino deve essere una P con il passante terminato a 75 ohm.



[gherardo]

Ha detto di averlo gia provato https://www.digital-forum.it/showth...strano-presa&p=7324055&viewfull=1#post7324055



[borgorosso33]

come ti diceva Gherado, l'ultima Bticino deve essere una P con il passante terminato a 75 ohm.

Ho provato con 2 passanti della offel a 10 e 15 db, con la passante 5173P della bticino, ma il problema sul canale 26 rimane
Ripeto se collego il cavo spellato manualmente, senza utilizzare la presa il segnale c'è
Sulle altre tv su quella frequenza (26) segnale con ottima potenza e qualità
Sto diventando matto, non so più cosa provare



[gherardo]

https://www.digital-forum.it/showth...strano-presa&p=7324083&viewfull=1#post7324083 Prova il televisore sulle altre prese. Mi sembra strano che col cavo ricevi e con la presa diretta no, sono la stessa cosa! Forse manca di sapere il resto tipo ottica sul trasmettitore, tipo di antenne, mix, ecc. come avevo chiesto.
