Salve a tutti, innanzi tutto vi ringrazio per tutte le informazioni che sono riuscito a reperire nel blog e che mi hanno reso un po’ meno ignorante in materia.
Vorrei porvi alcune domande in quanto devo ristrutturare l’impianto di ricezione ed ho dei dubbi su antenna/antenne ed eventuale centralina / amplificatore da installare.
I segnali dei MUX RAI devo riceverli dal Monte Strabut con polarizzazione verticale (E.R.P. Max V:24 e 27 dbW), mentre dal monte Diverdalce con polarizzazione orizzontale devo ricevere i MUX Mediaset e Persidera (E.R.P. Max H: 20 dbW) e Cairo2 (E.R.P. Max H: 19 dbW) e di conseguenza dovrei installare 2 antenne.
Altra soluzione sarebbe tentare l’installazione di una sola antenna che punta a metà dei due ripetitori e tentare di prendere i segnali RAI sempre dallo Strabut ma trasmessi con polarizzazione orizzontale (E.R.P. Max H: 14 e 11 dbW)

Schema impianto: https://i.postimg.cc/T2rtT6Rh/Disegno.png

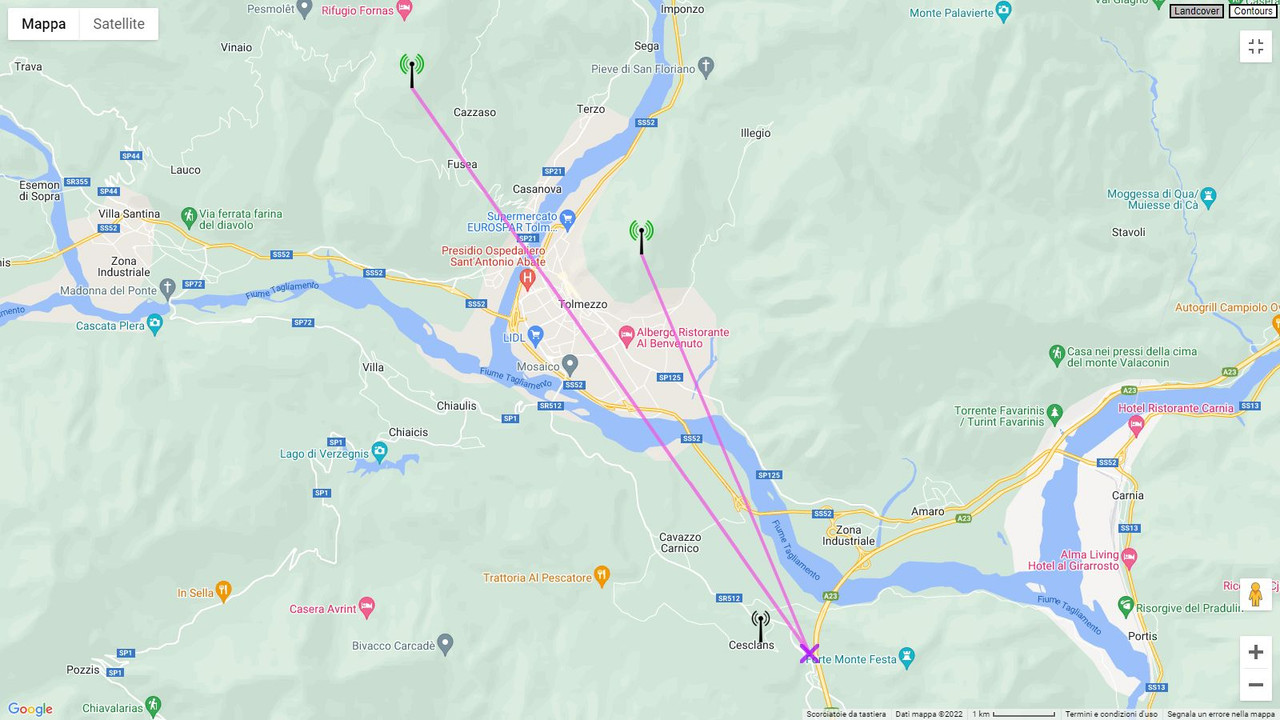

Mappa: https://i.postimg.cc/pXGJqXWh/Mappa.jpg

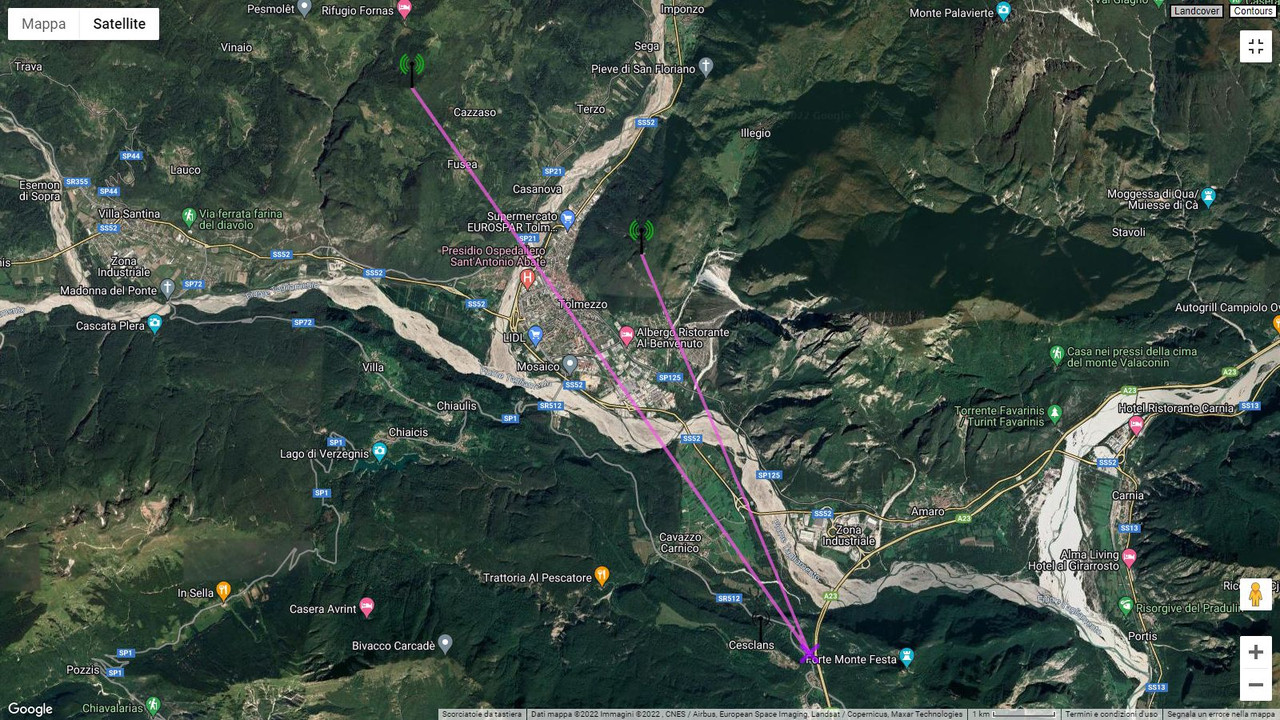

Mappa Satellitare: https://i.postimg.cc/4d0BnfYh/Mappa-Satell.jpg

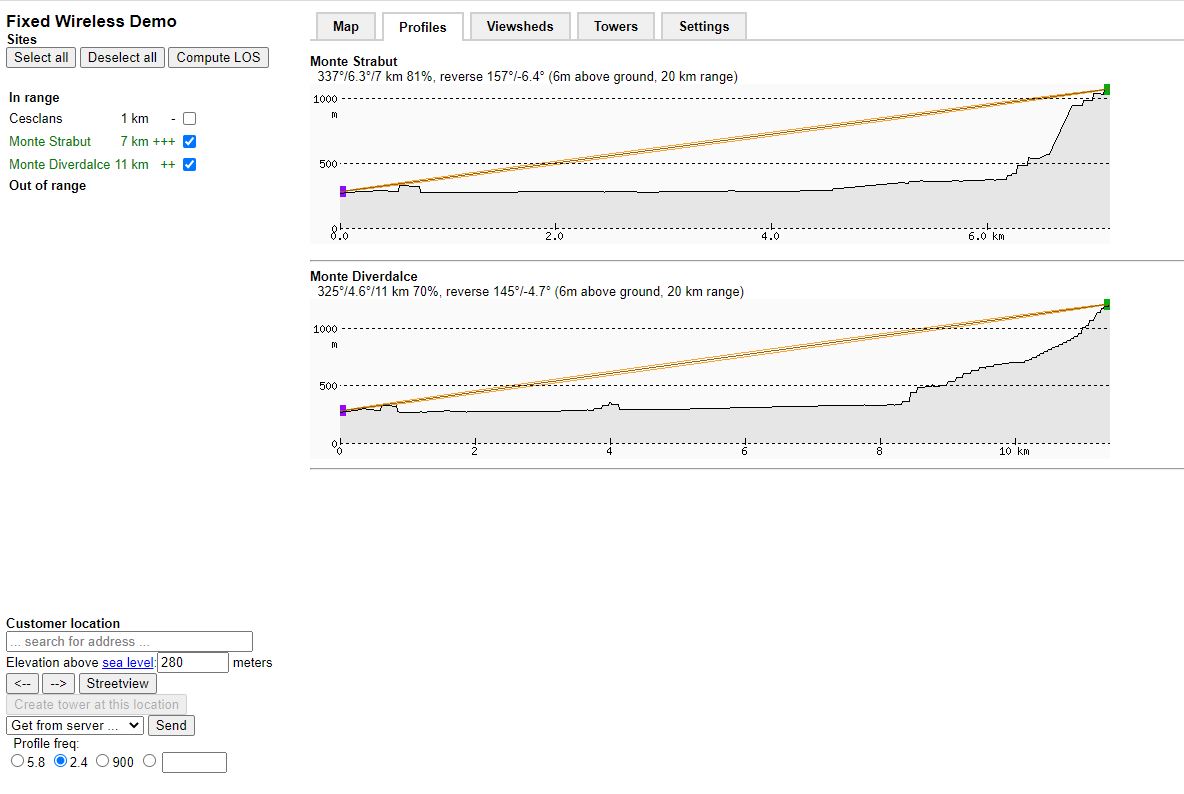

Profilo Casa/Trasmettitori: https://i.postimg.cc/wBHPdjNq/Profiles.jpg


Una domanda che magari a voi sembra stupida, che differenza c’è tra E.R.P. Max ed E.R.P. Orizzonte?

Grazie

Benvenuto e Complimenti!

Andiamo per ordine:

Sullo schema cè una incongruenza sulla montante viola di sx, ovvero le due prese che si derivano dal DE2-14 dovrebbero essere la versione 4202D altrimenti avresti 14+14dB di attenuazione alla presa.

I ripetitori sono vicini e dal profilo altimetrico risulta solo un'ostacolo in campo vicino che non dovrebbe deteriorare la ricezione.

Attenzione che a Cavazzo ci sono un paio di ripetitori che però dovrebbero essere in basso e coperti rispetto alla tua posizione.

Probabilmente hai consultato anche OTGTV: https://www.otgtv.it/listaimpianti.php?prov=UD&provincia=Udine che è un database completissimo ed è ottimo per incrociare i dati del catasto.

Usare un'antenna unica in H potrebbe funzionare ed è un tentativo da fare.

In presenza di torri telefoniche dovresti prendere un'amplificatore/centralina filtrata 5g e visto che devi fare una spesa dovresti prendere in considerazione una digitale programmabile, tipo la profino johansson, la FRPRO LIGHT 5G cod.287629 oppure la LEM DSP15 5G.

Un amplificatore 5gfree da 25dB andrà bene per la distribuzione attuale.

Per una digitale programmabile invece bisognerà rivedere anche l'attenuazione in distribuzione perchè escono ad un livello leggermente più alto.

Per le distanze dei ripetitori 6-10km non hai bisogno di antenne particolari, per la tua zona sono consigliate le Offel SUN+ per il profilo limitato, ma anche una yagi tipo la tau 15/45 5G andrà benissimo. Probabilmente anche le log45 o 21-48 saranno ugualmente efficaci.

Hai foto di antenne in zona da postare?

Gli ERP Max sono la potenza del ripetitore che include il guadagno del sistema radiante.

ERP Orizzonte è la potenza che illumina l'orizzonte dell'area di servizio del ripetitore.

I test di ricezione vanno fatti con un'antenna in mano e un pezzo di cavo collegato direttamente ad un ricevitore sul tetto tenendo sempre d'occhio i livelli (intensita e qualita) di ogni mux. Vista la direzione quasi uguale dei due siti trasmissivi prova anche a tenere l'antenna a 45 gradi sul suo asse (ne' verticale ne' orizzontale) e vedi se cosi te la cavi con un'antenna sola evitandoti di doverne usare due con relativa centralina selettiva.

Ultima modifica:
Intanto grazie per le pronte risposte, le prove che mi avete consigliato sicuramente le farò appena sarà possibile (adesso sono a Mira (VE) per un po' di tempo e quindi anche le foto non riesco a postarle, posso però dire che in diversi hanno installato una parabola.
Io, comunque, sono convinto che un impianto fatto bene ti faccia vedere tutti i canali trasmessi in DVBT2.

Di ripetitori nel raggio di 1 Km né ho 3 e tutti in vista; a Sud-Est uno a Mena (Rai MR07 pol V) puntato verso Somplago ed a Nord-Ovest due a Cesclans molto vicini tra loro (Rai MR07 pol H e Mediaset MUX3 pol H) il primo distante circa 400 m ed i secondi distanti meno di 1 Km.

Per la centralina io pensavo, specialmente se con due antenne, alla Johansson KIT6714 - Profino Revolution Lite + Power Supply oppure Johansson KIT7473L2 - Smart Amp 3 IN (5G) KIT; ma serve anche l'amplificatore? E' presente una torre telefonica...

Per l'antenna (vista la posizione molto ventosa) se posso installare una con carico al vento basso lo faccio volentieri dovendo mettere un palo di circa 5 M, quindi, visto il suggerimento di "venue2" la Offel SUN+ 12 5G Bianca (art. 21-434B) o la Fracarro TAU15/45 5G (cod.ce 213107) è sufficiente?

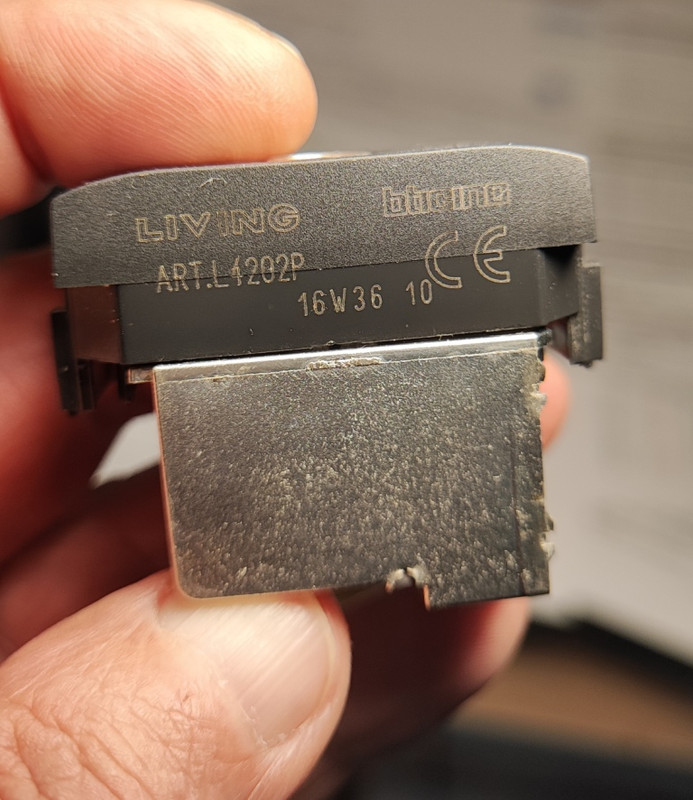

Posto la foto di una presa di derivazione perché mi sembra abbia una attenuazione di 10 dB (quando unificheranno le descrizioni delle prese sarà sempre troppo tardi).
https://i.postimg.cc/V5PLg8BN/L4202P.jpg

Grazie

Mandi ha scritto:
Di ripetitori nel raggio di 1 Km né ho 3 e tutti in vista; a Sud-Est uno a Mena (Rai MR07 pol V) puntato verso Somplago ed a Nord-Ovest due a Cesclans molto vicini tra loro (Rai MR07 pol H e Mediaset MUX3 pol H) il primo distante circa 400 m ed i secondi distanti meno di 1 Km.

Per la centralina io pensavo, specialmente se con due antenne, alla Johansson KIT6714 - Profino Revolution Lite + Power Supply oppure Johansson KIT7473L2 - Smart Amp 3 IN (5G) KIT; ma serve anche l'amplificatore? E' presente una torre telefonica...

Per l'antenna (vista la posizione molto ventosa) se posso installare una con carico al vento basso lo faccio volentieri dovendo mettere un palo di circa 5 M, quindi, visto il suggerimento di "venue2" la Offel SUN+ 12 5G Bianca (art. 21-434B) o la Fracarro TAU15/45 5G (cod.ce 213107) è sufficiente?
Clicca per espandere...

I ripetitori a vista possono essere un problema perchè molto probabilmente sono dei gap filler e potrebbero non essere sincronizzati nella SFN. Nella mappa dovresti indicare sia questi che la torre telefonica per capire distanze ed angoli.

La Profino è molto flessibile rispetto allo smart-amp e il maggior costo è ben ripagato. Le programmabili sono già amplificate.

Nella tua situazione è possibili che risolvi, oltre che con i modelli già indicati, anche con una o due log-periodiche.

Innanzitutto grazie.
Invio le mappe con tutti i ripetitori e loro distanza ed alcune foto di antenne e del trasmettitore forse telefonico recuperate con Google Street View.

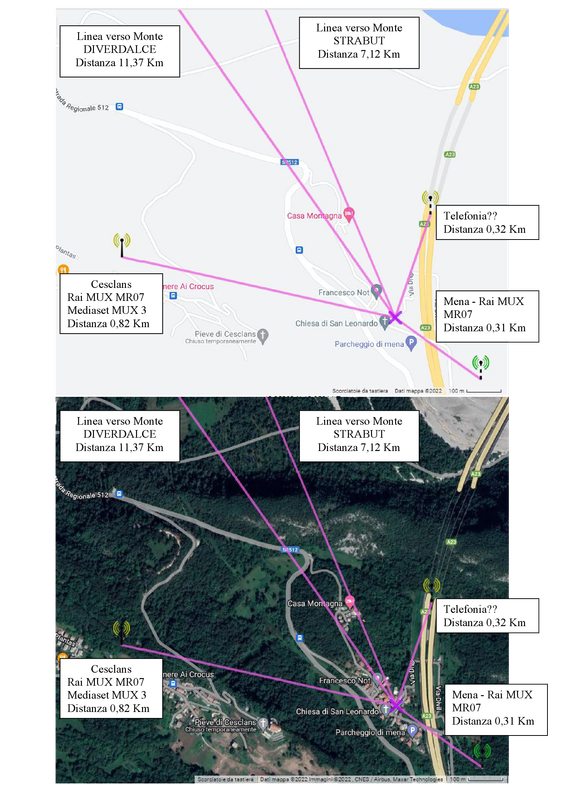

mappe: https://i.postimg.cc/cH37GBjH/Mappe.png

Profili: https://postimg.cc/gallery/5Qqvtsm

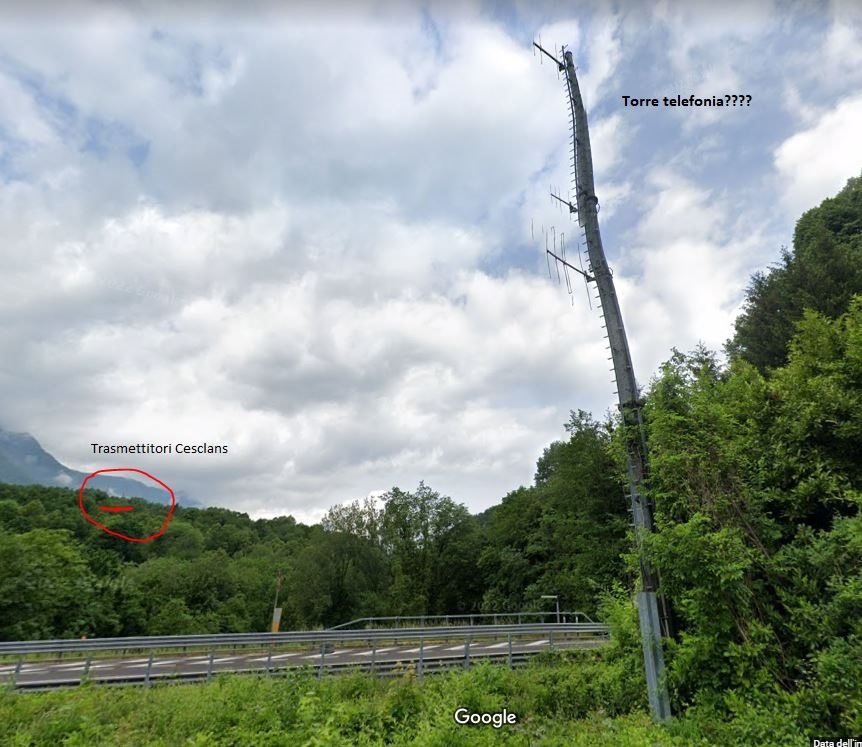

Trasmettitore telefonico?: https://i.postimg.cc/cLQNCpnM/Telefonia.jpg

Abitazioni a Sud-Ovest rispetto alla mia posizione:
https://postimg.cc/gallery/x0CLpjT

Abitazioni a Nord sempre rispetto alla mia posizione (tutte puntate verso Cesclans)
https://postimg.cc/gallery/gXMHpzG

Scusami se sono pedante ma la presa L4202P che ho postato in foto mi confermi che è 14 dB.

Mille grazie

Mandi ha scritto:
Innanzitutto grazie.
Invio le mappe con tutti i ripetitori e loro distanza ed alcune foto di antenne e del trasmettitore forse telefonico recuperate con Google Street View.
mappe: https://i.postimg.cc/cH37GBjH/Mappe.png

Profili: https://postimg.cc/gallery/5Qqvtsm

Trasmettitore telefonico?: https://i.postimg.cc/cLQNCpnM/Telefonia.jpg

Abitazioni a Sud-Ovest rispetto alla mia posizione:
https://postimg.cc/gallery/x0CLpjT

Abitazioni a Nord sempre rispetto alla mia posizione (tutte puntate verso Cesclans)
https://postimg.cc/gallery/gXMHpzG

Scusami se sono pedante ma la presa L4202P che ho postato in foto mi confermi che è 14 dB.

Mille grazie
Clicca per espandere...

Dalle foto vedo che fortunatamente alcuni ripetitori sono in verticale e quindi non dovresti avere problemi.

Devi solo provare antenna alla mano da dove ricevi meglio.

Molti impianti hanno le leg e quindi una log 21-48 va benissimo sia per le prove ed anche come antenna definitiva o eventualmente come seconda antenna.

Mandi ha scritto:
Trasmettitore telefonico?: https://i.postimg.cc/cLQNCpnM/Telefonia.jpg


Mille grazie
Clicca per espandere...

No, non sono trasmettitori telefonici.
Sono pali di servizio per i tratti autostrada.
In questo caso trasmettono su frequenze basse, vista la mole delle antenne. Molto probabilmente sono RAI , IoT e controlli.
Gli operatori telefonici possono però installare antenne direttive su quei pali in futuro.
