Problemi di ricezione [campello sul clitunno (PG)]

https://postimg.cc/c6JmQxrP

I 3 cavi devono essere spellati così, con le calze (fili grigi) che "cadono" sotto i morsetti a vite sottostanti ed i centrali in rame rosso che vengono stretti dalle viti superiori. Serra il tutto in modo adeguato e prova ;)

p.s. La regolazione dell'amplificatore la trovi rimuovendo il suo coperchio in ferro anteriore, in corrispondenza dei 3 ingressi ci sono i rispettivi trimmer.

ho rifatto i collegamenti poco fa, chiuso tutto, decoder esterno(ce l'ho anche integrato nel toshiba è anche T2 ma non ha mai beccato nessun canale del gruppo mediaset) impostato il decoder esterno sul ch40 mi dava forza e qualità al 100% fissi e ho mandato la ricerca..si vedono quasi tutti i canali, solo rai normale sfarfalla un po come quelli dal 30 al 35 per il resto sembra un miracolo, qualità rai HD 100, qualità mediaset hd tra 55 e 80 va in altalena ma si vede bene.. devo dire una cosa sul collegamento di destra quello dell'antenna il filetto di rame se lo infilavo proprio sotto la vite si spegneva l'alimentatore, stringendolo di fianco alla vite cioè tra la vite e il bordo della piastrina si riaccendeva è normale ?

oki ha scritto:
ho rifatto i collegamenti poco fa, chiuso tutto, decoder esterno(ce l'ho anche integrato nel toshiba è anche T2 ma non ha mai beccato nessun canale del gruppo mediaset) impostato il decoder esterno sul ch40 mi dava forza e qualità al 100% fissi e ho mandato la ricerca..si vedono quasi tutti i canali, solo rai normale sfarfalla un po come quelli dal 30 al 35 per il resto sembra un miracolo, qualità rai HD 100, qualità mediaset hd tra 55 e 80 va in altalena ma si vede bene.. devo dire una cosa sul collegamento di destra quello dell'antenna il filetto di rame se lo infilavo proprio sotto la vite si spegneva l'alimentatore, stringendolo di fianco alla vite cioè tra la vite e il bordo della piastrina si riaccendeva è normale ?
Clicca per espandere...

Avrai mica rifatto i collegamenti senza prima staccare il filo della corrente che alimenta l´alimentatore !! anche questo dobbiamo dirti di fare...

Hai abbassato un po´i trimmer come ti é stato detto

Su quale canale normale Rai sfarfalla ?

Il problema sui Rai dipende sicuramente anche dalla miscelazione delle due antenne senza usare un filtro e quindi fatto da cani

Comunque qualcosa é gia migliorato e andiamo avanti

Forse la logarimica , antenna sopra se é una antenna adatta per banda 3 potrebbe andare bene per il mux1 della Rai che adesso credo sia attaccata al posto sbagliato sul centralino , guarda un po´e attaccala su B3 e fai ricerca solo manuale sui canali bassi 5-6-7-8-9-10 ( quando vai da menú su ricerca manuale imposta un canale per volta 5-6-7-8-9-10 e prova quale ti da segnale e fai partire la ricerca manuale sul canale impostato

Ultima modifica:
Infatti era gia tutto il tempo in corto verso l´antenna credo

egis ha scritto:
Avrai mica rifatto i collegamenti senza prima staccare il filo della corrente che alimenta l´alimentatore !! anche questo dobbiamo dirti di fare...

Hai abbassato un po´i trimmer come ti é stato detto

Su quale canale normale Rai sfarfalla ?

Il problema sui Rai dipende sicuramente anche dalla miscelazione delle due antenne senza usare un filtro e quindi fatto da cani

Comunque qualcosa é gia migliorato e andiamo avanti

Forse la logarimica , antenna sopra se é una antenna adatta per banda 3 potrebbe andare bene per il mux1 della Rai che adesso credo sia attaccata al posto sbagliato sul centralino , guarda un po´e attaccala su B3 e fai ricerca solo manuale sui canali bassi 5-6-7-8-9-10 ( quando vai da menú su ricerca manuale imposta un canale per volta 5-6-7-8-9-10 e prova quale ti da segnale e fai partire la ricerca manuale sul canale impostato
Clicca per espandere...

la prima volta ho staccato proprio il contatore e ho fatto il lavoro ma l'ho dovuto riattaccare perchè mi serviva di vedere il led dietro se si accendeva difatti con il rame incastrato sotto la vite non andava l'ho dovuto spostare di lato e bloccarlo cosi ma nonostante cio è ritornato lo squadrettamento (puo essere che si sia mosso li dentro bastava un millimetro che lo spostavo per far crollare la qualità che vedevo sul tv direttamente mentre spostavo il filetto) inoltre bloccando il filo dell'antenna all'alimentatore si è un po sfilata la piastrina con la vite, allora meglio non toccare piu niente..

ho notato che se il filo lo metto sotto la vite non becca nulla

é un caso limite, vista anche la miscelazione alla bruta che ti fa ballare la qualita dei segnali, ma tant'é che abbia trovato da solo la causa principale del guasto (il cortocircuito sulla telealimentazione) bene cosi!

oki ha scritto:
ho rifatto i collegamenti poco fa, chiuso tutto, decoder esterno(ce l'ho anche integrato nel toshiba è anche T2 ma non ha mai beccato nessun canale del gruppo mediaset) impostato il decoder esterno sul ch40 mi dava forza e qualità al 100% fissi e ho mandato la ricerca..si vedono quasi tutti i canali, solo rai normale sfarfalla un po come quelli dal 30 al 35 per il resto sembra un miracolo, qualità rai HD 100, qualità mediaset hd tra 55 e 80 va in altalena ma si vede bene.. devo dire una cosa sul collegamento di destra quello dell'antenna il filetto di rame se lo infilavo proprio sotto la vite si spegneva l'alimentatore, stringendolo di fianco alla vite cioè tra la vite e il bordo della piastrina si riaccendeva è normale ?
Clicca per espandere...

No che non è normale...non vorrei che il cane che ti ha fatto l'impianto abbia messo in corto anche i connettori sull'amplificatore e/o sull'antenna, basta che qualche filino di calza tocchi il centrale e il danno è fatto :eusa_doh: comunque già qualche passo avanti è stato fatto (e non per miracolo, come vedi basta solo collegare le cose in maniera appropriata :D ), vediamo adesso di migliorare la situazione. Puoi fotografare ora l'alimentatore per farci vedere come sono intestati i cavi? Inoltre, ora che hai capito che una parte del problema risiedeva proprio lì, potresti riprovare a svitare a turno le antenne e vedere se la situazione migliora ;)

pgxx ha scritto:
No che non è normale...non vorrei che il cane che ti ha fatto l'impianto abbia messo in corto anche i connettori sull'amplificatore e/o sull'antenna, basta che qualche filino di calza tocchi il centrale e il danno è fatto :eusa_doh: comunque già qualche passo avanti è stato fatto (e non per miracolo, come vedi basta solo collegare le cose in maniera appropriata :D ), vediamo adesso di migliorare la situazione. Puoi fotografare ora l'alimentatore per farci vedere come sono intestati i cavi? Inoltre, ora che hai capito che una parte del problema risiedeva proprio lì, potresti riprovare a svitare a turno le antenne e vedere se la situazione migliora ;)
Clicca per espandere...

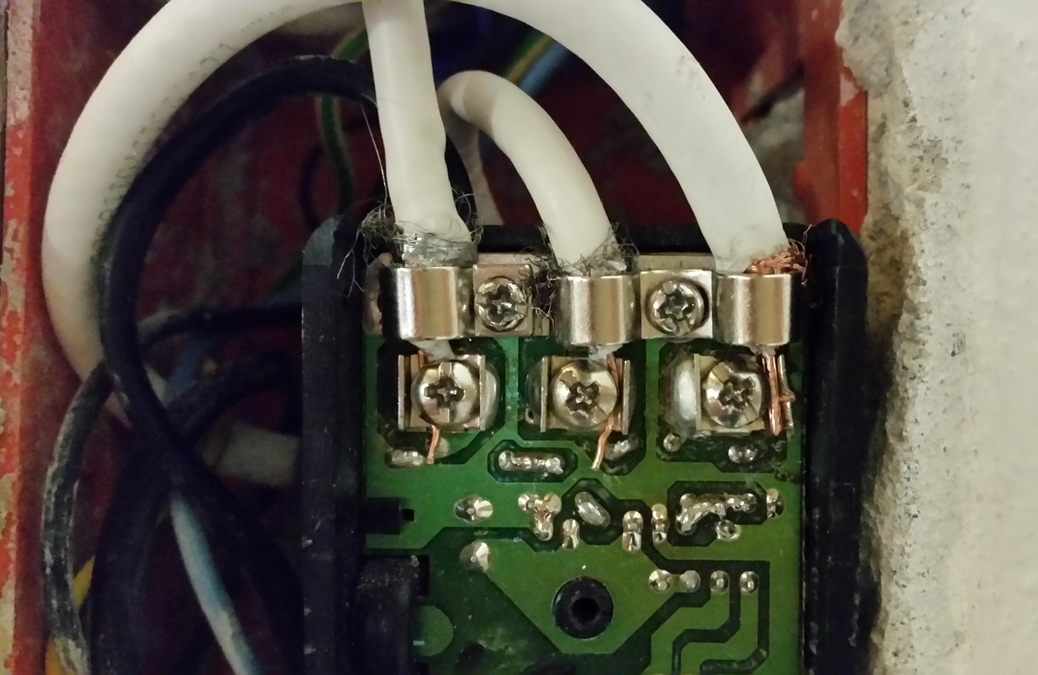

questa è la situazione attuale


Per il filo centrale che va e non va probabilmente é da rissaldare il contatto sulla piastrina ,fallo vedere in un negozio di riparature Radio/TV non puoi lasciarlo cosí ... digli di controllarlo subito , col saldatore a stagno é una fesseria (per sicurezza segnati prima i fili con pennarello 1-2-3 da sinistra )

Casomai un alimentatore nuovo costa meno di 10 Euro ma é da verificare se proprio deve essere a due uscite ( perdita 4 dB in piú per niente ) come hai adesso che io non credo , dipende dal casino che ha combinato quell´asino oppure dalla distribuzione fatta in un certo modo

Ultima modifica:
oki ha scritto:
questa è la situazione attuale
Clicca per espandere...
Rifai la giunzione sull'alimenttore, hai qualche filino della calza che produce un corto.
In alterenativa è guasto l'alimentatore.
Il corto sull'amplificatore sicuramente NON c'è altrimenti non funzionerebbe mai.

egis ha scritto:
Per il filo centrale che va e non va di sicuro é da rissaldare il contatto sulla piastrina ,fallo vedere in un negozio di riparature Radio/TV non puoi lascarlo cosí ... digli di controllarlo subito , col saldatore a stagno é una fesseria
Clicca per espandere...

è quello a destra che si è scollato

a00818 ha scritto:
Rifai la giunzione sull'alimenttore, hai qualche filino della calza che produce un corto.
In alterenativa è guasto l'alimentatore.
Il corto sull'amplificatore sicuramente NON c'è altrimenti non funzionerebbe mai.
Clicca per espandere...

non ho capito come si rifà la giunzione sull'alimentarore

l'alimentatore si spegne quando infilo il filo dell'antenna sotto la vite, di fianco va invece

egis ha scritto:
Si chiama filo centrale il filo conduttore posizionato al centro del cavo coassiale OK !
Clicca per espandere...

ho capito
domani vorrei fare questa provate dimmi se è fattibile.. vado su smonto il filo dell'antenna quella nuova bianca, gli aggancio un maschio, poi gli infilo una prolunga di 1metro femina maschio, poi ancora un altra di 25metri per arrivare giu sempre femmina maschio, smonto il finale maschio e lo infilo nell'alimentatore quindi in pratica bypasso l'amplificatore sul tetto e provo come va
è da provarci o lascio perdere ?

gherardo ha scritto:
l'alimentatore per le misure non serve a niente, devi andare diretto dall'antenna al ricevitore, ma se adesso vedi lascia cosi.
Clicca per espandere...

non vedo piu nulla perchè si è quasi staccata la piastrina dell'alimentatore quella dell'antenna... ho fatto troppe prove troppi spostamenti ed la frittata è quasi fatta..

quindi si puo collegare l'uscita dell'antenna sul tetto direttamente al decoder ?

Recati in un negozio di materiale elettrico e comprane uno equivalente (un alimentatore a 2 uscite costerà sui 15€ massimo, sicuramente perdi meno tempo che a far riparare quello), quindi collegalo al posto dell'altro avendo cura di posizionare bene i cavi senza creare corti tra calza e centrale.

Per quanto riguarda le prove solo con l'antenna, puoi andare direttamente dal tetto al decoder bypassando amplificatore e alimentatore. :)

E non usare più quella con vecchi morsetti da strigere con vite come il tuo. Prendili con connettore F
