preso da un altro foro, ecco come realizzare un polarmount in modo artigianale su cui montarci sopra un disco prodelin da 180 in su, ovviamente manca qualche dettaglio ( fissaggio EL disco e polare ) ma è un ottimo inizio
al momento ce installato la piastra x una 180




Visto che il 3d si intitola le mie e le vostre realizzazioni, mi inserisco :) questo è uno switch a connettori F manuale che mi ero costruito più di 25 anni fa, quando era quasi impossibile trovare qualcosa del genere... anche lo scatolino di ottone è autocostruito,magari tecnicamente non rispetta tutti i crismi dell'elettronica ma con l'analogico funzionava alla grande, non so con il digitale :eusa_think: neanche mi ricordo più se mi serviva per selezionare due calate da mandare ad un unico ricevitore sat, switch 22Hz, 60Hz e DiSEqC ancora non c'erano... oppure collegare una calata a due ricevitori senza stare a staccare e riattacare cavi



Seguirà un post dove descriverò la trasformazione di un LNB Inverto Black Ultra Twin in LNB flangiato C.120

Ultima modifica:
Foxbat ha scritto:
Visto che il 3d si intitola le mie e le vostre realizzazioni, mi inserisco :) questo è uno switch a connettori F manuale che mi ero costruito più di 25 anni fa, quando era quasi impossibile trovare qualcosa del genere... anche lo scatolino di ottone è autocostruito,magari tecnicamente non rispetta tutti i crismi dell'elettronica ma con l'analogico funzionava alla grande, non so con il digitale :eusa_think: neanche mi ricordo più se mi serviva per selezionare due calate da mandare ad un unico ricevitore sat, switch 22Hz, 60Hz e DiSEqC ancora non c'erano... oppure collegare una calata a due ricevitori senza stare a staccare e riattacare cavi



Seguirà un post dove descriverò la trasformazione di un LNB Inverto Black Ultra Twin in LNB flangiato C.120
Clicca per espandere...

Funziona anche col digitale, lo realizzai anch'io per "switchare" la calata 13E+19E con altra parabola 30W quando c'erano ancora i circolari. :)

Foxbat ha scritto:
Seguirà un post dove descriverò la trasformazione di un LNB Inverto Black Ultra Twin in LNB flangiato C.120
Clicca per espandere...
Eccomi



Ho utilizzato un vecchio polarizzatore magnetico e un LNB Black Ultra Twin avuto come omaggio tempo fà da 4Him

Ho tagliato il collo del LNB eliminando il feedhorn e tagliato il polarizzatore dove avevo preventivamente tolto la parte attiva cioè ferrite con l'avvolgimento in rame

Ho provveduto ad allargare il diametro interno del polarizzatore per poterlo adattare al diametro esterno del collo LNB

Ho fatto tre fori sul collo del pezzo flangiato dove tre grani inox da 3mm, provvedono al fissaggio in maniera permanente del collo LNB, sigillatura dei 3 fori e a livello circonferenza esterna incastro LNB

Queste le foto del risultato (manca la sigillatura)





Ho fatto anche un contenitore esterno di protezione in legno lavorato e impermealizzato ma volendo potevo utilizzare il vecchio involucro dell' Inverto

Tutte le lavorazioni sono state fatte a mano... con seghetto per il ferro e lima a sezione rotonda... e trapano (a mano) nessun attrezzo elettrico tipo fresa, tornio o macchina CNC :D

La domanda nasce spontanea, perché complicarsi la vita quando esistono già pronti?

risposta: sul mercato LNB universali flangiati si trovano solo Inverto e Invacom escludendo LNB professionali costosissimi tipo Swedish Microwave tanto per citarne uno

Di Inverto flangiati ne ho già due fuori uso durati poche settimane, diventati poi tre includendo questo modificato che ha fatto la stessa fine... di spendere altri soldi per L'invacom non mi andava perché oltre a costare non poco, stando a quanto letto in giro non sono niente di particolare, olttre a soffrire di deriva di OL, e discordanti nelle prestazioni a seconda se di tipo Single, Twin, Quad...

Visto che mi si è fo**uto pure questo, smonterò la ghiera flangiata e la collegherò ad un altro LNB universale di marca differente sperando duri di più

@foxbat
Interessante! :D

Anche a me son durati pochissimo gli inverto flangiati, ne ho uno bianco ed uno nero fuori uso, chissà perchè?

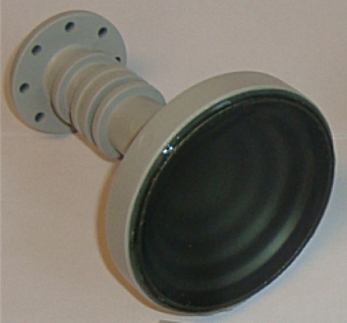

Sulle parabole come la mia dove il risultato ottimale si ottiene usando il suo feedhorn originale che è questo:



si possono usare solo LNB flangiati cioè LNB senza il feedhorn... la flangia si chiama C.120 tipo appunto quella che ho montato sul LNB




lo scopo della modifica è solo questo, miglioramenti rispetto al LNB un po' datato che sto usando attualmente

Ultima modifica:
Foxbat ha scritto:
Eccomi



Ho utilizzato un vecchio polarizzatore magnetico e un LNB Black Ultra Twin avuto come omaggio tempo fà da 4Him

Ho tagliato il collo del LNB eliminando il feedhorn e tagliato il polarizzatore dove avevo preventivamente tolto la parte attiva cioè ferrite con l'avvolgimento in rame

Ho provveduto ad allargare il diametro interno del polarizzatore per poterlo adattare al diametro esterno del collo LNB

Ho fatto tre fori sul collo del pezzo flangiato dove tre grani inox da 3mm, provvedono al fissaggio in maniera permanente del collo LNB, sigillatura dei 3 fori e a livello circonferenza esterna incastro LNB

Queste le foto del risultato (manca la sigillatura)





Ho fatto anche un contenitore esterno di protezione in legno lavorato e impermealizzato ma volendo potevo utilizzare il vecchio involucro dell' Inverto

Tutte le lavorazioni sono state fatte a mano... con seghetto per il ferro e lima a sezione rotonda... e trapano (a mano) nessun attrezzo elettrico tipo fresa, tornio o macchina CNC :D

La domanda nasce spontanea, perché complicarsi la vita quando esistono già pronti?

risposta: sul mercato LNB universali flangiati si trovano solo Inverto e Invacom escludendo LNB professionali costosissimi tipo Swedish Microwave tanto per citarne uno

Di Inverto flangiati ne ho già due fuori uso durati poche settimane, diventati poi tre includendo questo modificato che ha fatto la stessa fine... di spendere altri soldi per L'invacom non mi andava perché oltre a costare non poco, stando a quanto letto in giro non sono niente di particolare, olttre a soffrire di deriva di OL, e discordanti nelle prestazioni a seconda se di tipo Single, Twin, Quad...

Visto che mi si è fo**uto pure questo, smonterò la ghiera flangiata e la collegherò ad un altro LNB universale di marca differente sperando duri di più
Clicca per espandere...

@Foxbat
Complimenti, bel lavoro.
Condivido la storia degli OL su Invacom. Buon proseguimento ...:)

Foxbat ha scritto:
Eccomi



Ho utilizzato un vecchio polarizzatore magnetico e un LNB Black Ultra Twin avuto come omaggio tempo fà da 4Him

Ho tagliato il collo del LNB eliminando il feedhorn e tagliato il polarizzatore dove avevo preventivamente tolto la parte attiva cioè ferrite con l'avvolgimento in rame

Ho provveduto ad allargare il diametro interno del polarizzatore per poterlo adattare al diametro esterno del collo LNB

Ho fatto tre fori sul collo del pezzo flangiato dove tre grani inox da 3mm, provvedono al fissaggio in maniera permanente del collo LNB, sigillatura dei 3 fori e a livello circonferenza esterna incastro LNB

Queste le foto del risultato (manca la sigillatura)





Ho fatto anche un contenitore esterno di protezione in legno lavorato e impermealizzato ma volendo potevo utilizzare il vecchio involucro dell' Inverto

Tutte le lavorazioni sono state fatte a mano... con seghetto per il ferro e lima a sezione rotonda... e trapano (a mano) nessun attrezzo elettrico tipo fresa, tornio o macchina CNC :D

La domanda nasce spontanea, perché complicarsi la vita quando esistono già pronti?

risposta: sul mercato LNB universali flangiati si trovano solo Inverto e Invacom escludendo LNB professionali costosissimi tipo Swedish Microwave tanto per citarne uno

Di Inverto flangiati ne ho già due fuori uso durati poche settimane, diventati poi tre includendo questo modificato che ha fatto la stessa fine... di spendere altri soldi per L'invacom non mi andava perché oltre a costare non poco, stando a quanto letto in giro non sono niente di particolare, olttre a soffrire di deriva di OL, e discordanti nelle prestazioni a seconda se di tipo Single, Twin, Quad...

Visto che mi si è fo**uto pure questo, smonterò la ghiera flangiata e la collegherò ad un altro LNB universale di marca differente sperando duri di più
Clicca per espandere...


ottimo lavoro
in effetti i miei 3 invacom hanno una deriva di 6 mhz

buonasera a tutti, oggi visto il periodo in questione ho messo esecuzione i miei ultimi aggiornamenti al mio impianto, che da parecchio tempo erano già pronti
trattasi semplicemente di 2 modifiche
la 1 si stabilizza il disco visto il peso che è installato sul tripode altrimenti potrebbe deformarsi
la 2 ho installato un contrappeso visto l'anzianità del motore e un aiutino in fase di risalita fa sempre bene, visto agli estremi arrivo a 88 est e oltre i 63 west
al momento penso di aver raggiunto il massimo da spremere al mio impianto, però ho ancora una cartuccia da sparare ma non so se è a salve oppure fa centro, ma molto più avanti











Ultima modifica:
