C'è una C/N performance che va rispettata di pari passo coi livelli minimi di segnale e questi dati si trovano nella documentazione ufficiale del DVB-T.
Bisogna studiare e applicare correttamente quello che si apprende.

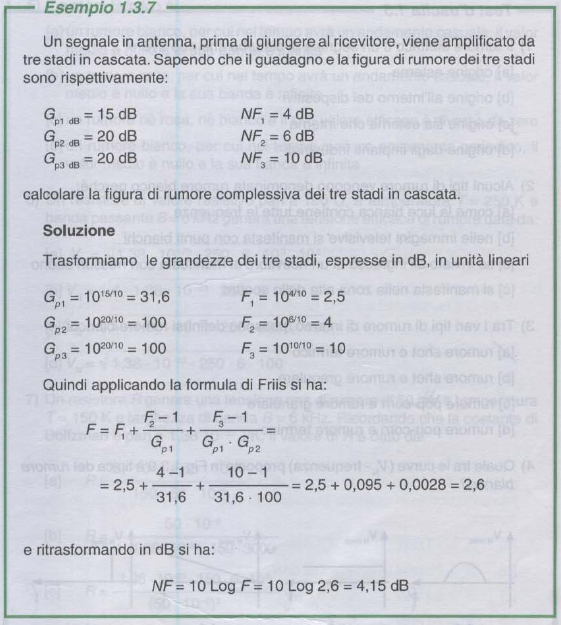

Siamo OT e mi fermo qui, ma tutto l'escursus precedente riguardo l'uso dei preamplificatori con relative misure strumentali e le applicazioni delle formule per il calcolo della NF totale di un tuner preceduto da un LNA con dimostrazione delle stesse è corretto.
Siamo OT e me ne scuso, ma secondo mè un calcolo più corretto dovrebbe comprendere almeno i quattro stadi più rilevanti di un decoder.
Per esempio un decoder abbastanza recente è composto tipicamente con un LNA da 20dB e con FN di 4dB , un Mixer da 0dB di perdita e 12dB di FN , un tuner da 7dB di FN e 10dB di perdita e un convertitore ADC con una FN di 26dB variabile a scalare per una totale FN presunta di appena 4,79dB.
Siamo ben lontani dai vecchi sintonizzatori con FN di 10-15 o addirittura 20dB e confesso che ero rimasto indietro anche per il fatto che le strumentazioni professionali continuano avere una FN più alta rispetto a quella dei TV !
Comunque tornando al esempio di un decoder moderno con FN di 4,79 come dichiarato dal produttore, se a questi si introduce un ulteriore l'LNA da 1,3 di FN aggiuntivo ne verrebbe fuori:
Dati lineari già ricavati:
F1 LNA1: FN 1,34 e 19,9 Gain
F2 LNA2: FN 2,51 e 100 Gain
F3 Mixer: FN 15,85 e 1 Gain
F4 Tuner: FN 5,01 e 10
F5 ADC: FN 398,10
Totale FN decoder 1,34 + 2,51-1/19,9 + 15,85-1/19,9x100 + 5.01-1/19,9x100x1 + 398,10-1/19,9x100x1x10 = 1,445 NF
Si tratterebbe sempre di dati aleatori.Tieni presente che poi la FN del decoder interagisce sempre con il carico "l'antenna" o amplificatore di testa .
Ora in questo caso un miglioramento di poco superiore a 3dB che nel rovescio della medaglia potrebbe diventare un punto critico del sistema, si pensi nel caso che il segnali in ingresso siano eccessivamente alti tanto da far rialzare il fondo di rumore, nel caso si superasse il punto di intercetto a 1dB.
Inoltre come hai confermato sopra la ricezione è sempre vincolata dal rapporto segnale rumore in antenna.
E qui chiudo il discorso, dicendo che un preamplificatore a bassa figura di rumore non serve a nulla se poi il segnale in ingresso all'antenna e pessimo. In considerazione con le caratteristiche dei decoder moderni.
